如何安裝液體攪拌機（攪拌器）
一、 頂插法
凡將攪拌器自攪拌槽之頂部插浸於槽內攪拌者謂之頂插法，可分為中心插浸(圖A)、偏心插浸(圖B)及偏心斜插(圖C)等三種。

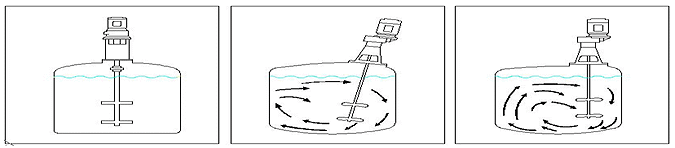

(A)中心插浸(B)偏心插浸(C)偏心斜插
A. 中心插浸在低黏度且無擋板阻流之操作時，液體會產生打旋現象(圖D)，攪拌速度越快則打旋越強烈，此種混合效率最低，通常系加裝擋板加以消除(圖E)，在直立槽內加裝四個直立標準擋板組，板寬約槽直徑之1/10~1/12左右，由於進一步增加板寬時并未發現動力增加，故由輪葉動力消耗觀點看，此項寬度并不能視為標準之板寬，因?yàn)閷?shí)驗證明發現，板寬范圍有助於流體上下打混，并消除渦流現象。但是板數增加時，動力消耗增加。當液體黏度增加時，對擋板需求層度隨之降低，板寬隨之減小，擋板可與槽壁保留適度之空隙讓流體穿過，而不至於產生滯留現象，更高黏度之液體則可采用斜角度方式安裝。
B. 偏心插浸一般應用於小型槽之?dāng)嚢瑁瑢嚢杵髯酝安壑行囊崎_(kāi)，可為直立或斜角插浸，有時不需采用檔板即可消除打旋現象。

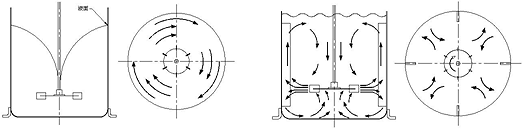

(圖D)打旋現象 (圖E)阻流板
二、 側插法∶
在大型之儲槽中是防止打旋的方法之一，將攪拌器插置於槽之側邊(圖F)，其中攪拌器應與桶徑方向保有一個夾角。保留7°<β°<10°間，此方式可產生良好之流態，若夾角不正確，則會發生混合不良現象。由於桶槽內液體產生強大壓力，此安裝方式必須裝置軸封防漏，選用時必須考慮成本問題。

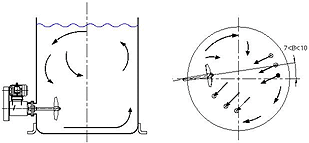

(F)側插法
低黏度檔板 中高黏度檔板 更高黏度檔板
